Группа: Амортизаторы двухпластинчатые наклонные
Описание:

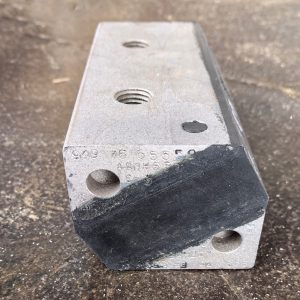

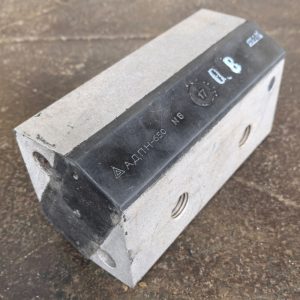

Амортизаторы двухпластинчатые наклонные (АДПН) являются комбинированным резинометаллическим изделием, включающим в себя верхнюю и нижнюю металлические плиты, соединенные привулканизованным резиновым массивом. Как и иные резинометаллические амортизаторы, АДПН используются для смягчения воздействующих на механизмы переменных по величине и направлению нагрузок, а также для поглощения вибрации или шума при движении узлов механизма.
Амортизаторы АДПН применяются для работы в воздушной среде в присутствии паров масла и дизельного топлива. Допускается использование в условиях возможного попадания на амортизаторы масла, дизельного топлива, пресной и морской воды при температуре от минус 5°С до плюс 70ºС.
Возможно применение амортизаторов для работы в специальных условиях, в частности для для амортизации судовых механизмов и оборудования.
Амортизаторы изготавливаются в соответствии с чертежами и ТУ 38-1051954-90.
Основные технические характеристики амортизаторов АКСС
| № п.п. | Индекс | Номинальная статическая нагрузка в направлении оси Zₐ, Н (кГс) | Жесткости, соответствующие деформации в направлении осей Хₐ, Уₐ, Zₐ, кН/м (кГс/см) | Деформация сжатия под номинальной нагрузкой вдоль оси Zₐ, мм | Величина свободного хода в направлении оси Zₐ, мм | Частота свободных колебаний, Гц | |||||
| статические | динамические (вибрационные) |
Ơzₐ |
ƒz |
||||||||
| Pzₐ | Czₐ | Cxₐ | Cyₐ | Czₐ | Cxₐ | Cyₐ | |||||
| 1 | АДПН-1450 | 14200 (1450) | 21600 (22000) | 1760 (1800) | 1620 (1650) | 39200 (40000) | 3530 (3600) | 3140 (3200) | 0,6 +0,8/-0,2 | 28 | 26,0 |
